Tischgehäuse & Kleingehäuse

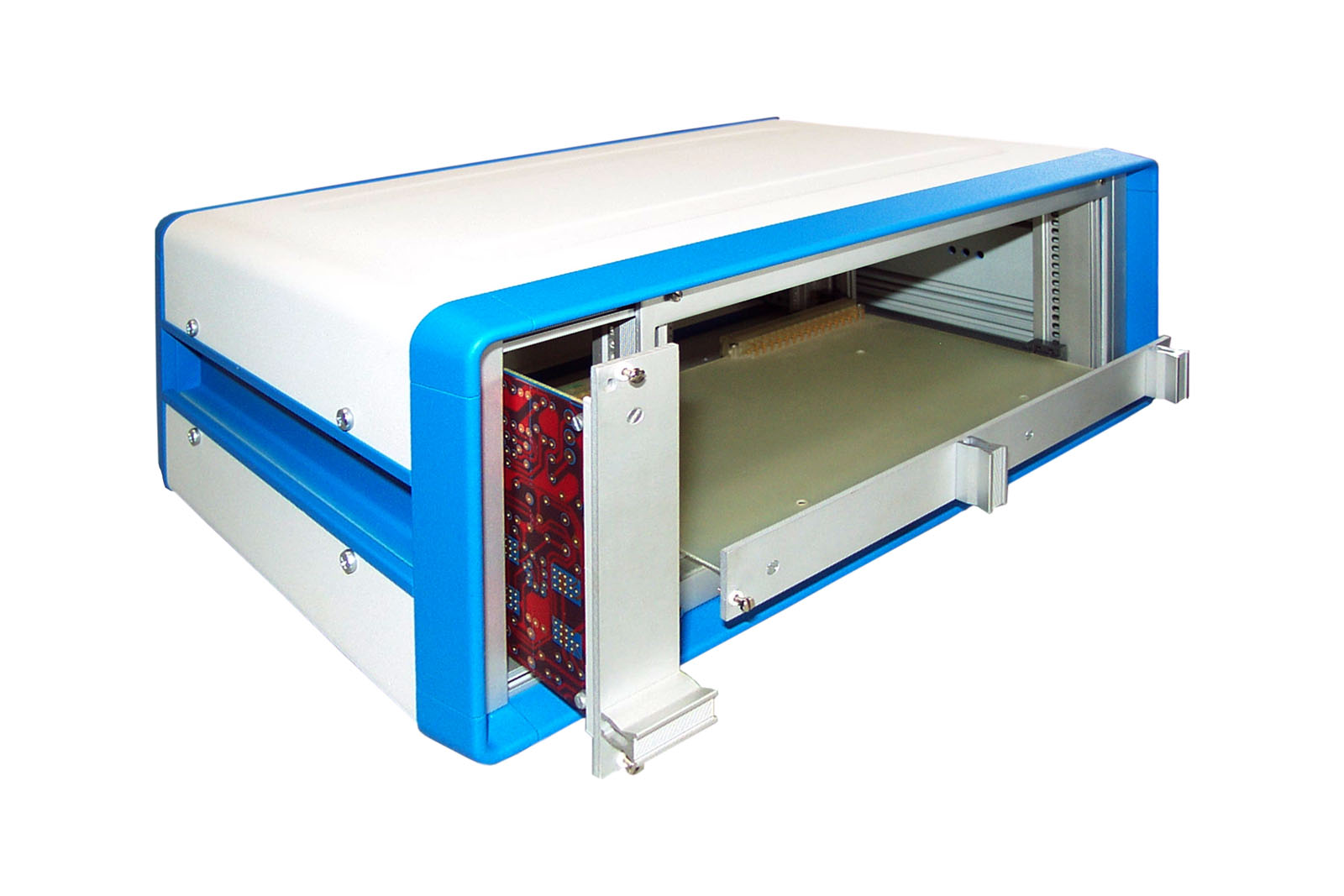

Modernes Tischgehäuse mit eigenständigem Design. Variabel in der Anwendung und modular aufgebaut. Geeignet für den Einbau von 19" System-Baugruppen oder ungenormten Geräten.

Die Verkleidungsbleche sind aus 1,0 mm Stahlblech und fest verbunden mit dem Gehäuse.

Alle drei Dimensionen, Breite, Höhe, Tiefe, lassen sich exakt Ihren Wünschen anpassen.

Ausbaumöglichkeit bei erhöhter Anforderung an Abdichtung, oder EMV-Schutz bis IP54.

Das Gehäuse wird standardmässig als Bausatz (unmontiert) geliefert. Auf Wunsch kann das Gehäuse montiert geliefert werden.

Das Gehäuse eignet sich zum Einbau elektronischer Baugruppen.

Serienmäßig sind am Gehäuse seitlich Griffmulden angebracht. Das Gehäuse besitzt eine hohe Stabilität bei geringem Gewicht.

Servicefreundliche Konstruktion mit selbsttragendem Rahmenaufbau, sodass alle Verkleidungsbleche problemlos entfernt werden können.

Einfacher Zusammenbau mit wenigen Schrauben. Bodenschale und Rückwand serienmäßig mit Lüftungsschlitzen.

Gehäusegrößen: 2HE, 3HE, 4HE und 6HE in diversen Höhen und Tiefen.

Das Gehäuse wird standardmässig als Bausatz (unmontiert) geliefert. Auf Wunsch kann das Gehäuse montiert geliefert werden.

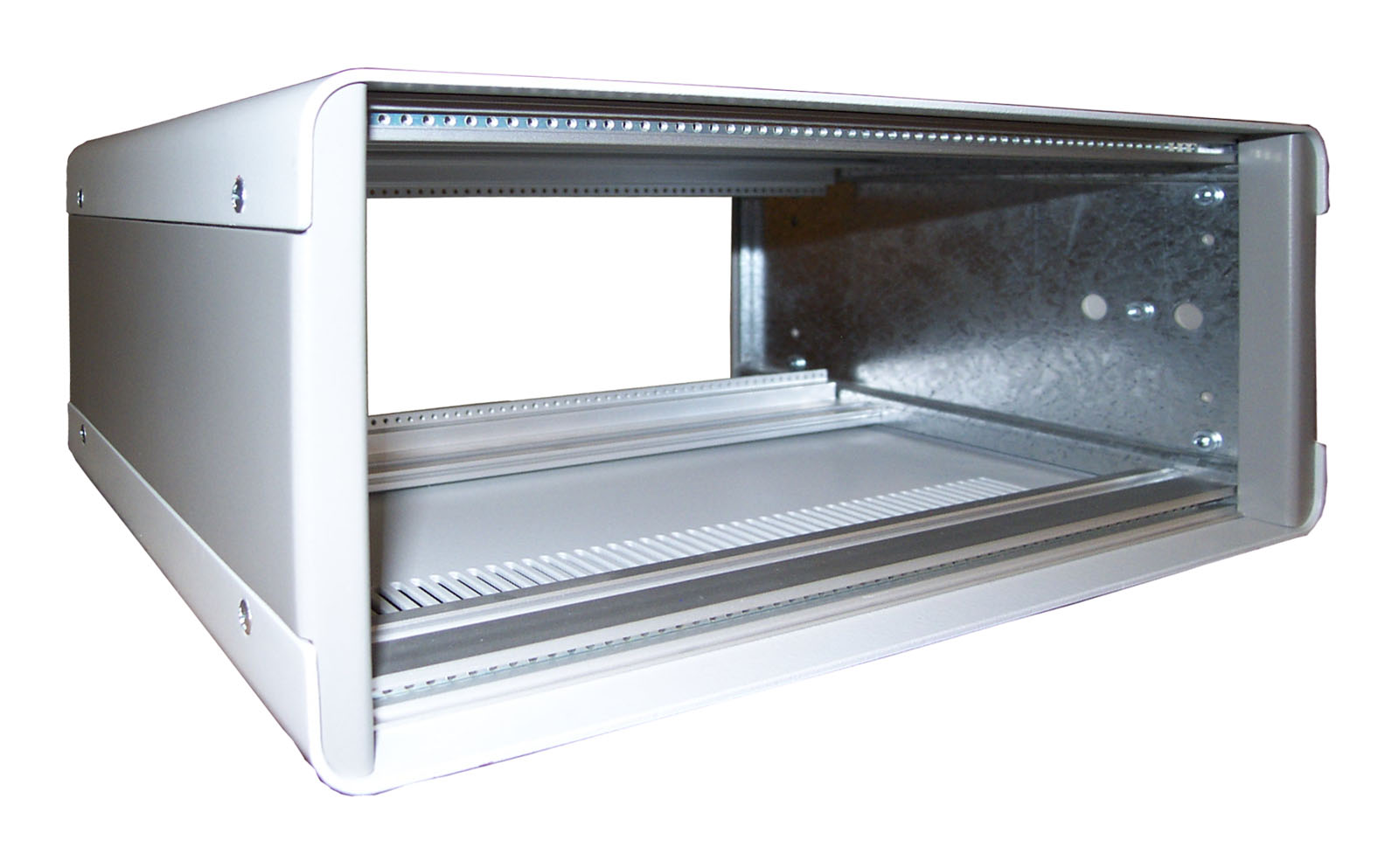

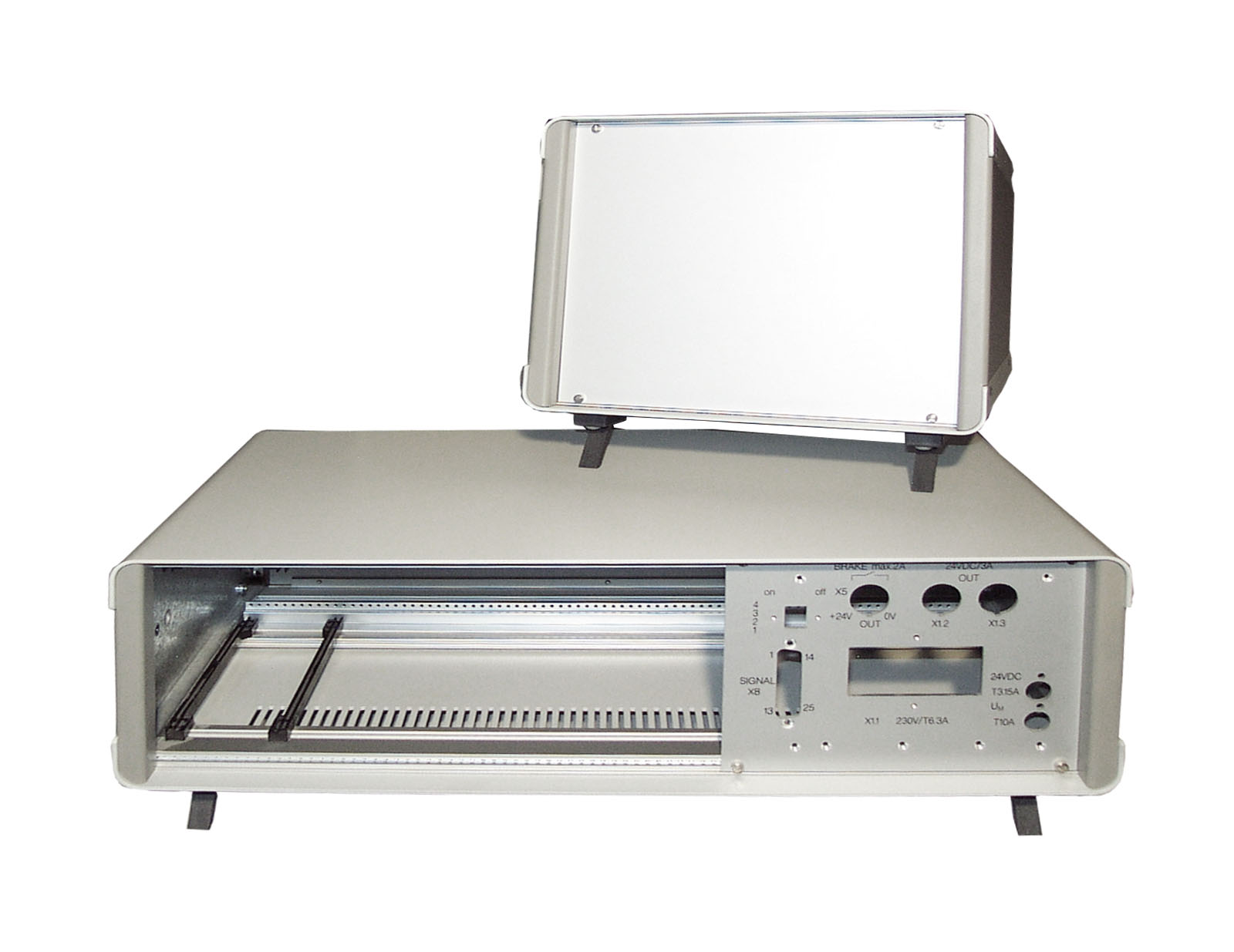

Tischgehäuse einfacher Bauart mit besonders interessantem Preis-/Leistungsverhältnis. Geeignet sowohl für normgerechte Einbauten nach DIN 41 494 als auch für individuelle Aufbauten.

Servicefreundliche Konstruktion: Bodenschale, Dachschale und Rückwand sind abnehmbar.

Dachblech, Bodenblech, Rückwand in RAL 9002 (grauweiß)
Seitenwände in RAL 7004 (signalgrau)

Bodenschale und Rückwand sind serienmäßig mit Schlitzen ausgestattet.

Gehäusegrößen: 2HE, 3HE, 4HE und 6HE in diversen Höhen und Tiefen.

Das Gehäuse wird standardmässig als Bausatz (unmontiert) geliefert. Auf Wunsch kann das Gehäuse montiert geliefert werden.

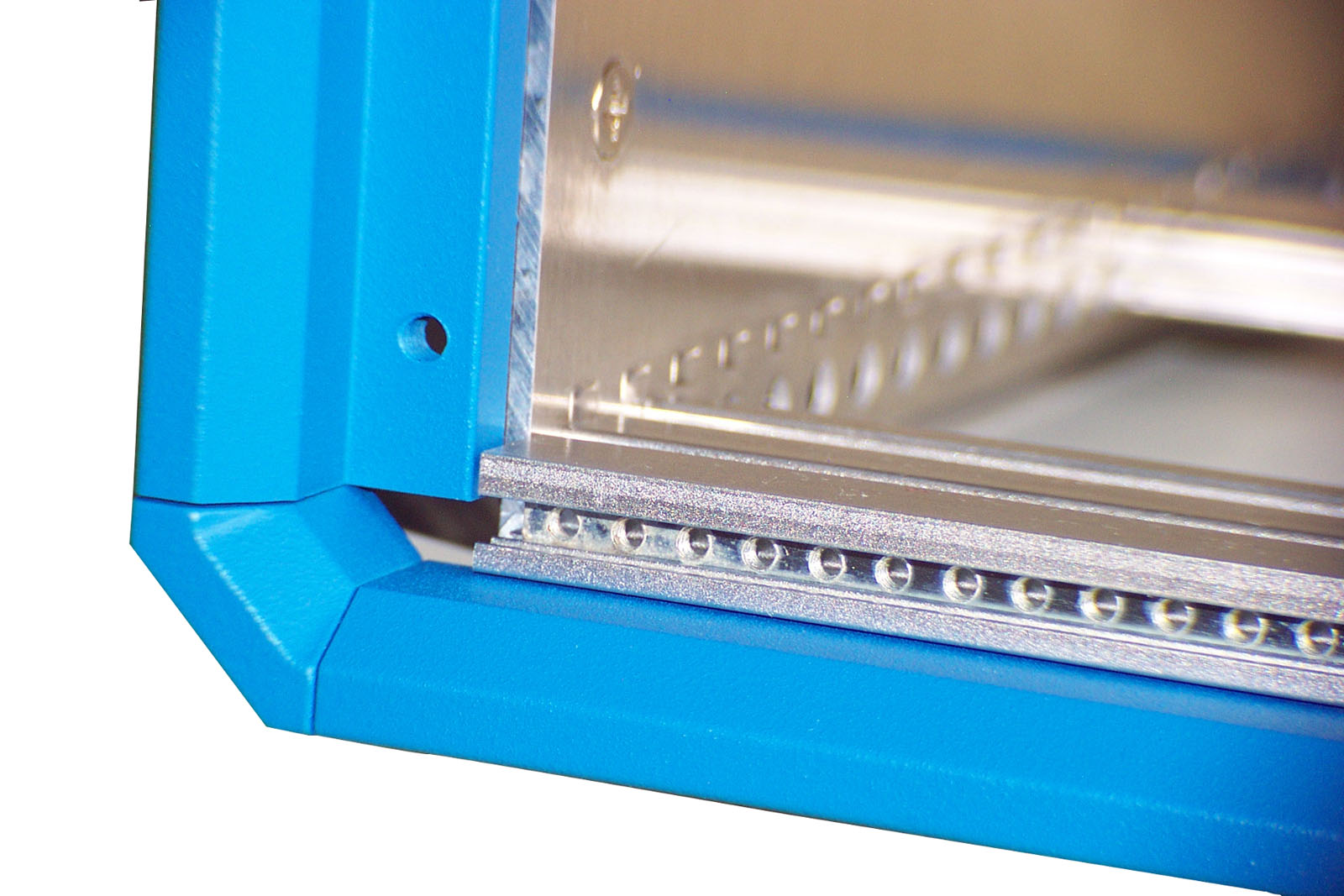

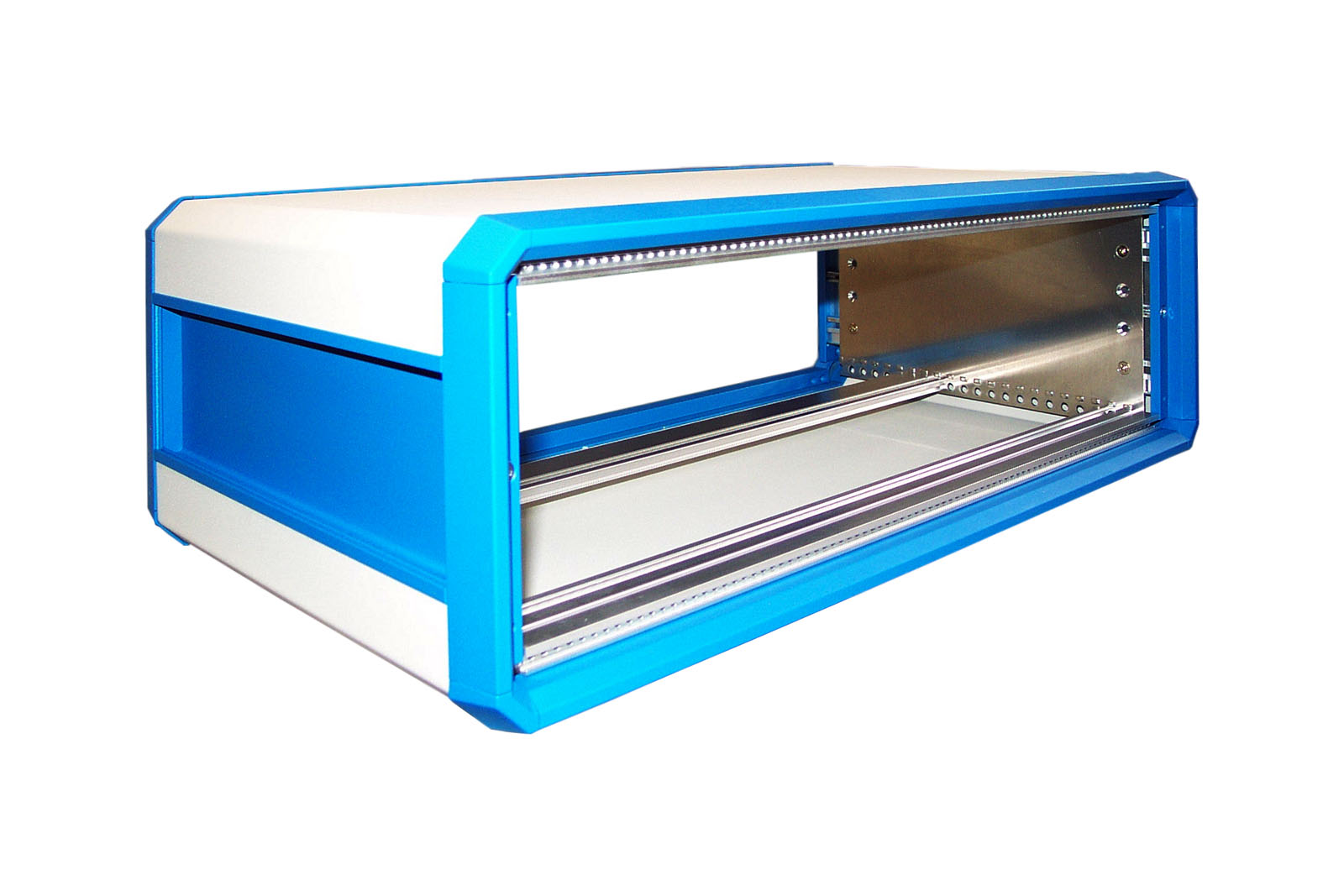

Der Gehäusetyp HS-200 ist als Lowcost-Version konzipiert und und wird montiert geliefert.

Das Gehäuse entspricht der Schutzart IP40.

Besondere Merkmale:

• Einfacher und schneller Zusammenbau mittels vier Schrauben.
• Individuelle Bestimmung der Gehäusegröße
• Dach- und Bodenblech RAL 9002 (grauweiß)
• Rahmen RAL 7004 (signalgrau)

Dach- und Bodenschale sind fest eingesetzt. Als Alternative können diese abnehmbar und von außen verschraubt geliefert werden.

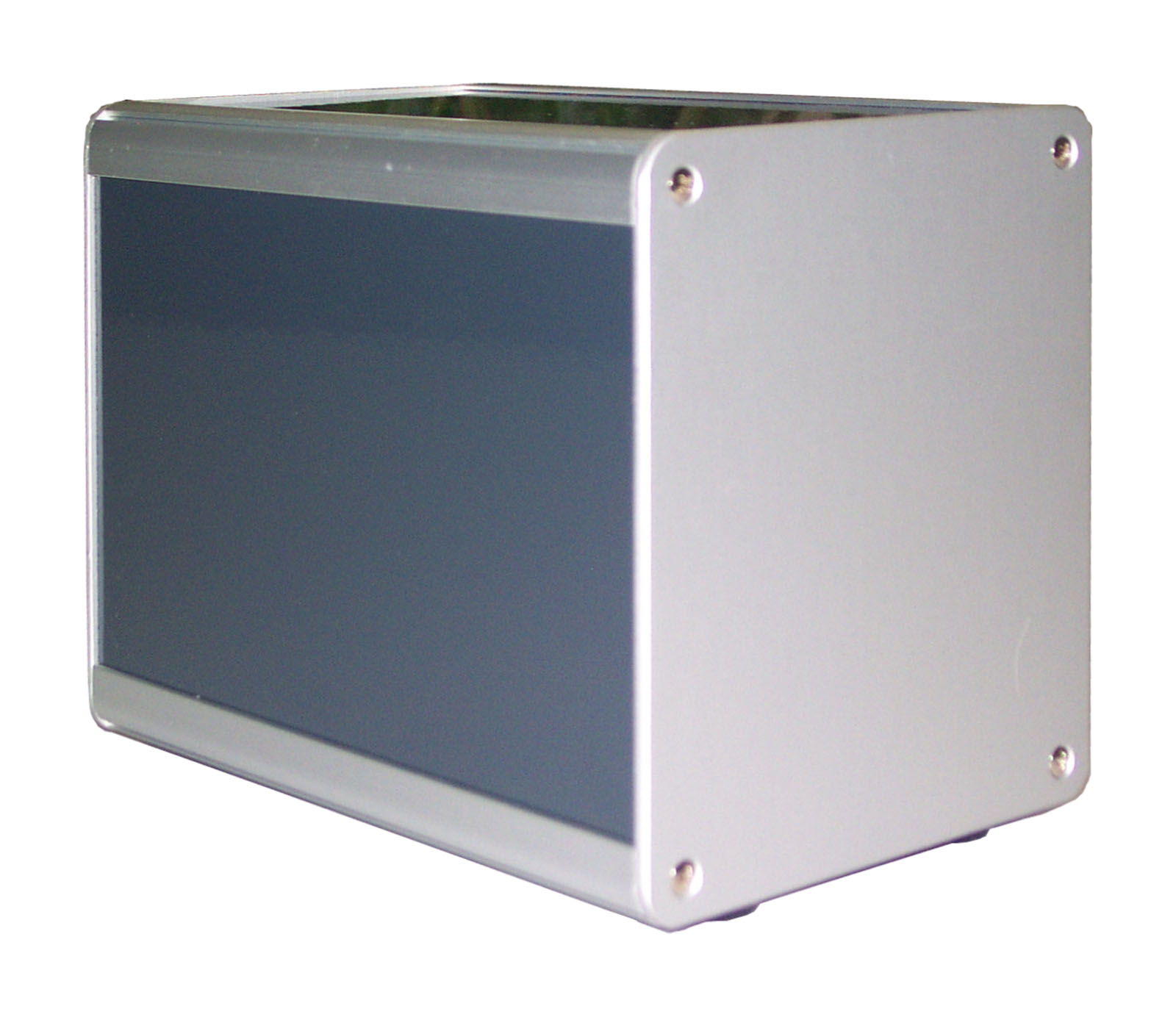

Das Gehäuse besteht aus zwei Alublech-Halbschalen, die seitlich mit Aluminiumprofilen verbunden sind. Innen haben die Seitenprofile mehrere parallele Nuten sowie Lochkanäle. In die Nuten können Elektronikschaltungen oder Montageplatten direkt eingebaut werden. Die Lochkanäle nehmen Gleitmuttern auf.

Seitliche Kunststoff-Zierblenden verdecken die Schraubenstellen und bewirken ein harmonisches Erscheinungsbild. Für Montagezwecke sind sie leicht abnehmbar.

Wahlweise sind die Seitenkanten am Gehäuse abgeschrägt, oder abgerundet.

Lieferung erfolgt als Bausatz

Robustes Gehäusesystem, hergestellt aus Aluminium-Strangpressprofilen mit innenliegenden Nuten.

Die Nuten dienen als Führung für die Aufnahme gedruckter Schaltungen und Montageplatten, oder als Kanäle für Kopfschrauben.

Das Tiefenmaß ist für alle Varianten frei wählbar.

Gehäuseabschluß mit verschraubten Front- und Rückplatten, die wahlweise mit zwei oder vier Schrauben befestigt werden können.

Schutzart IP40

Oberfläche wahlweise roh, Aluminium naturfarben eloxiert, schwarz eloxiert, farblos chromatiert oder lackiert in RAL-Farbtönen.

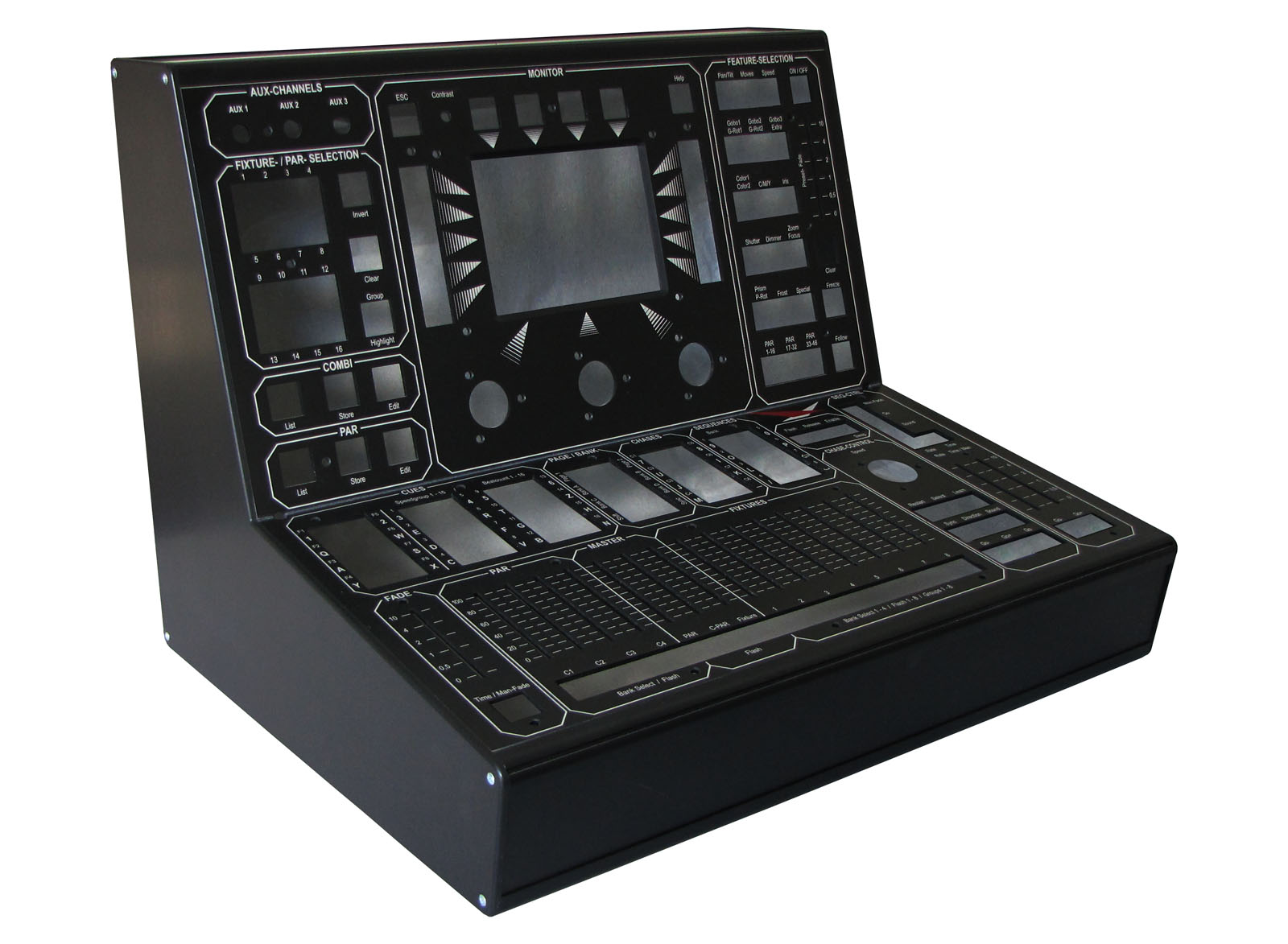

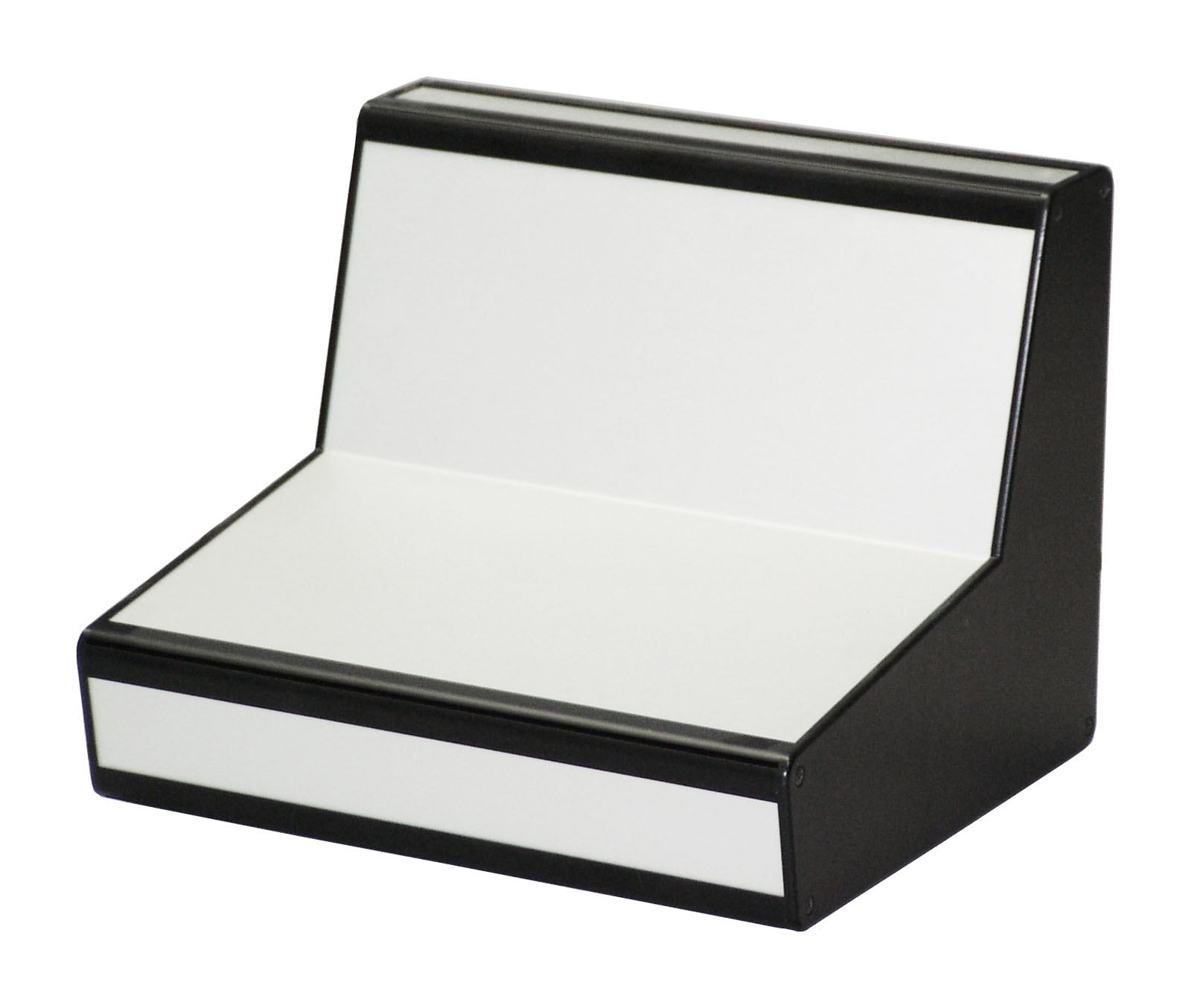

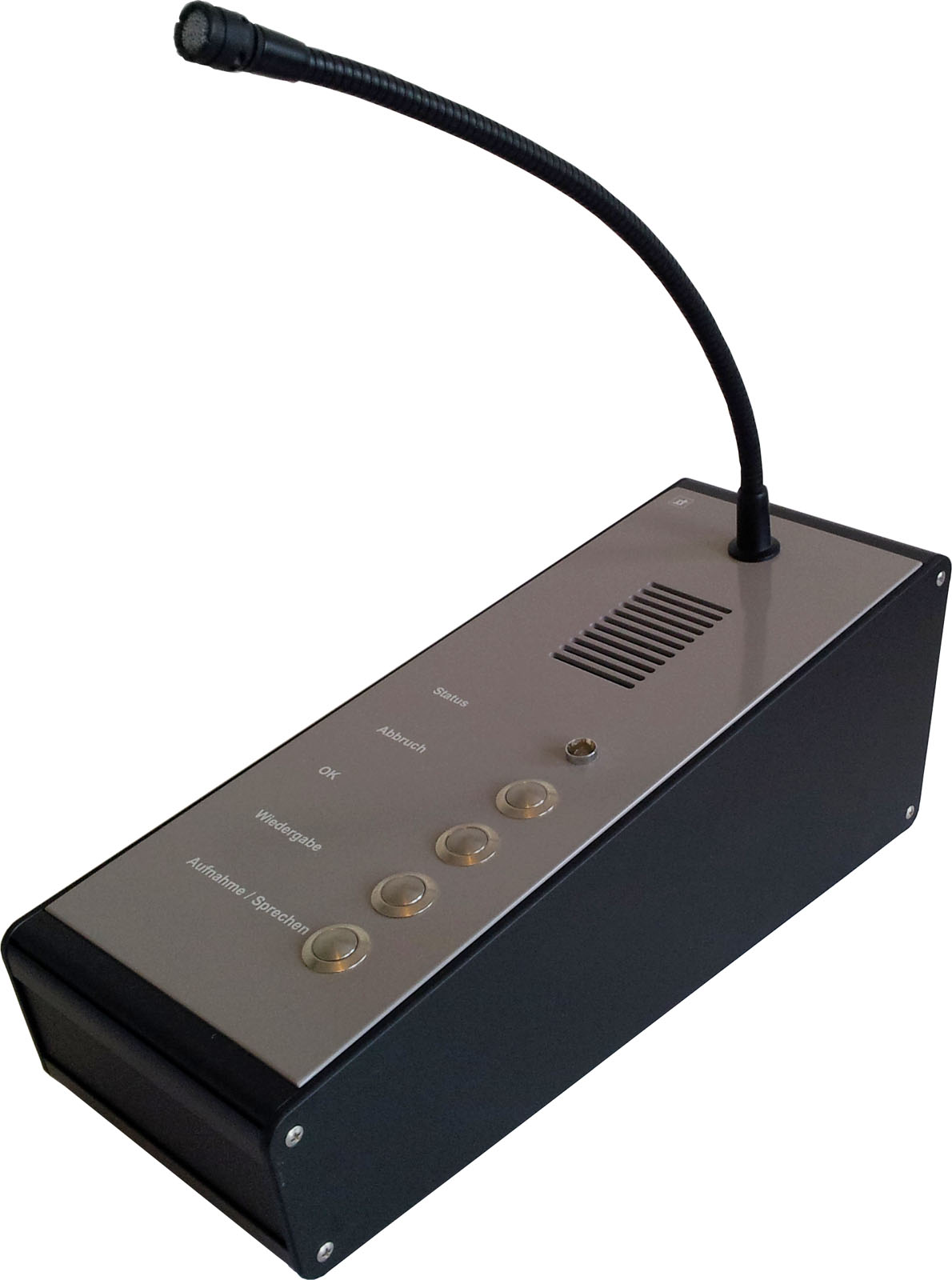

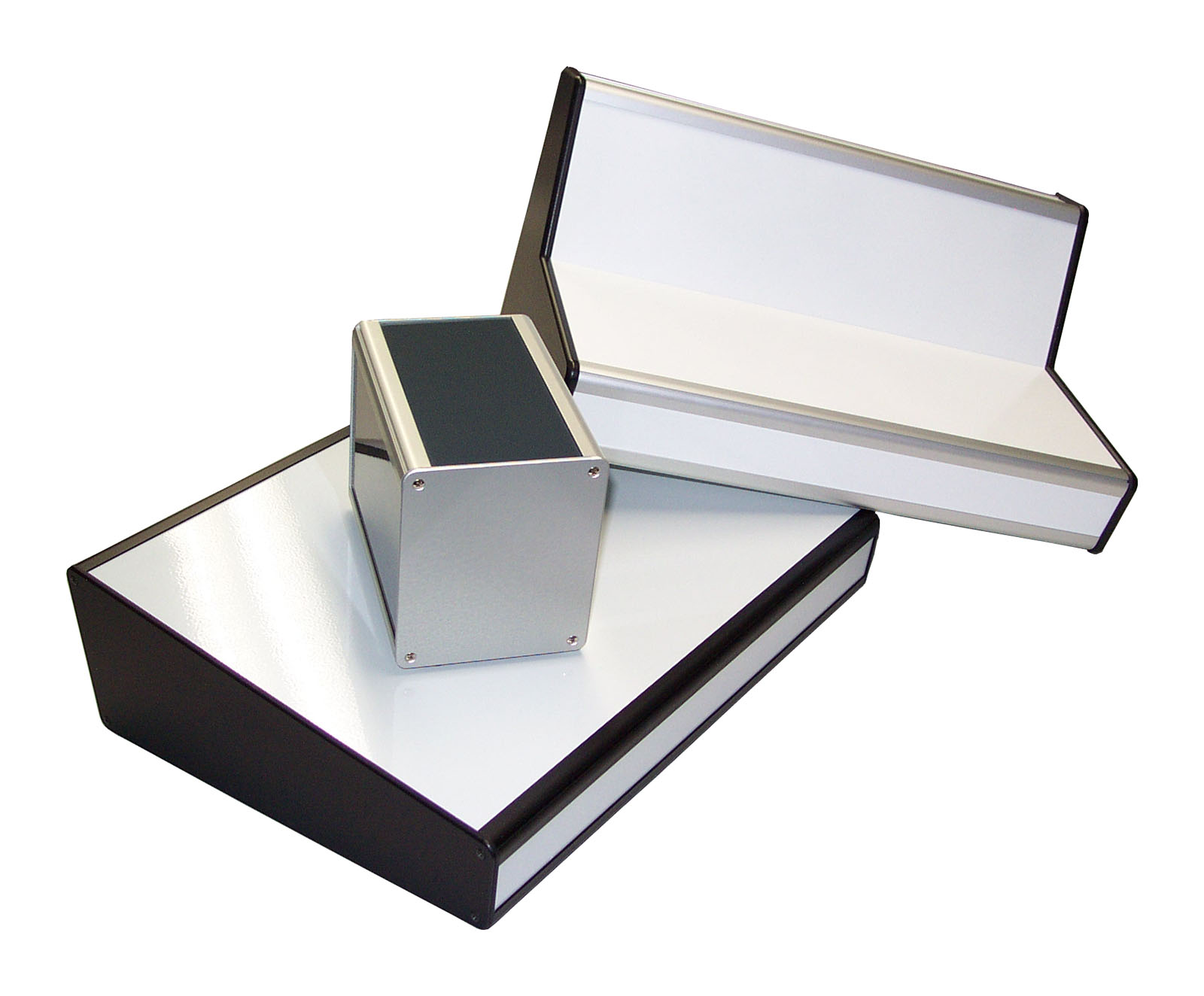

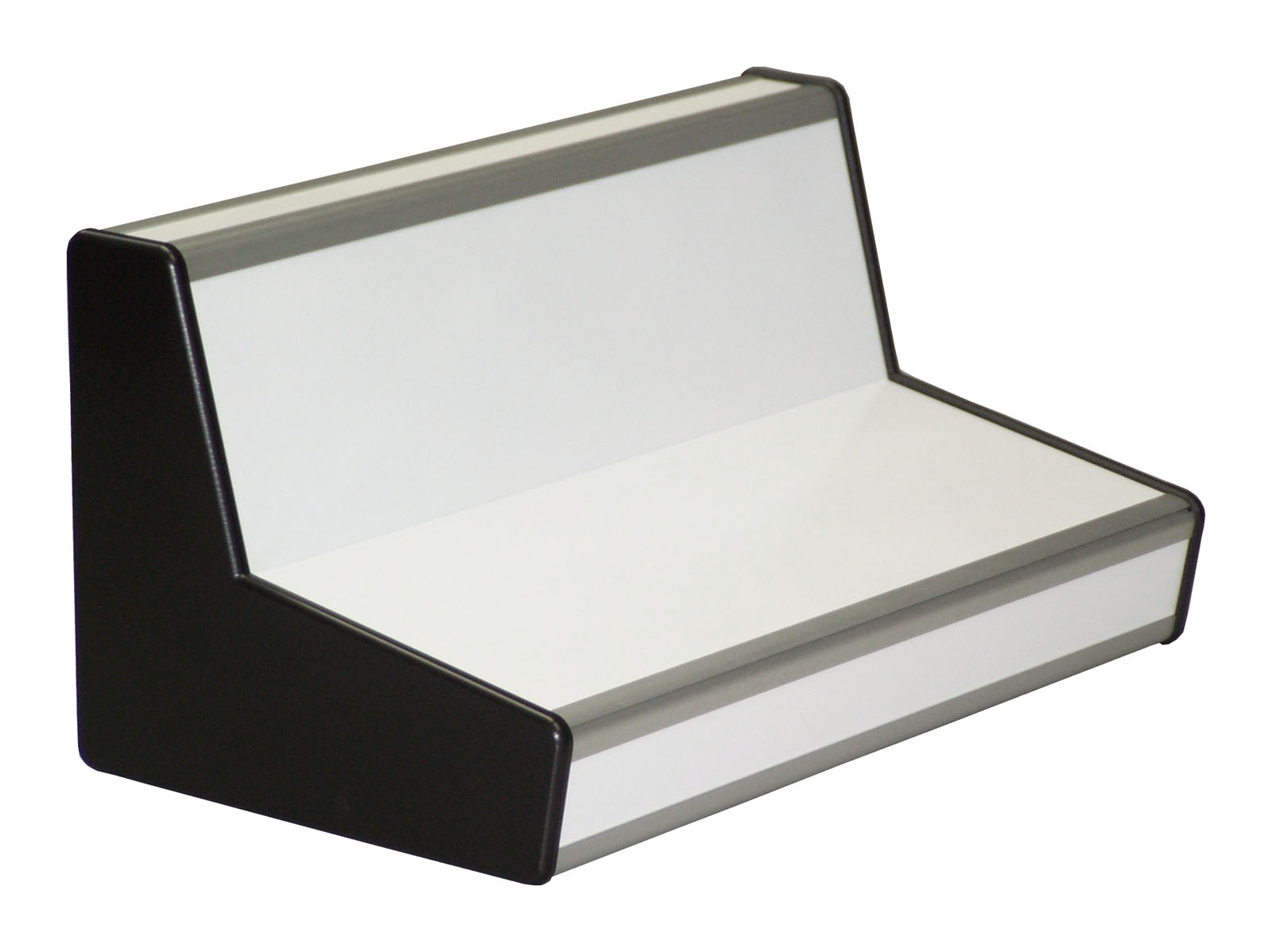

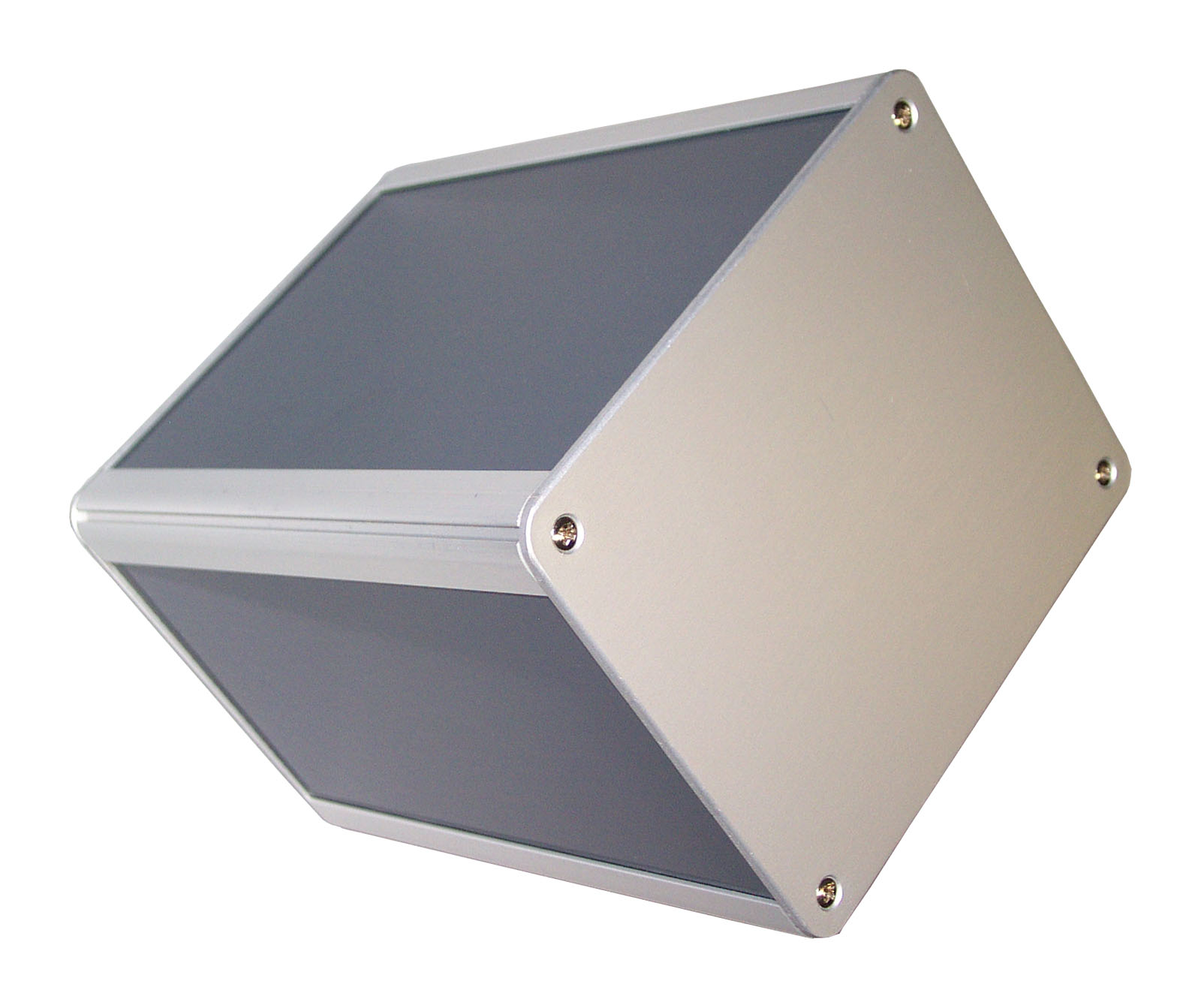

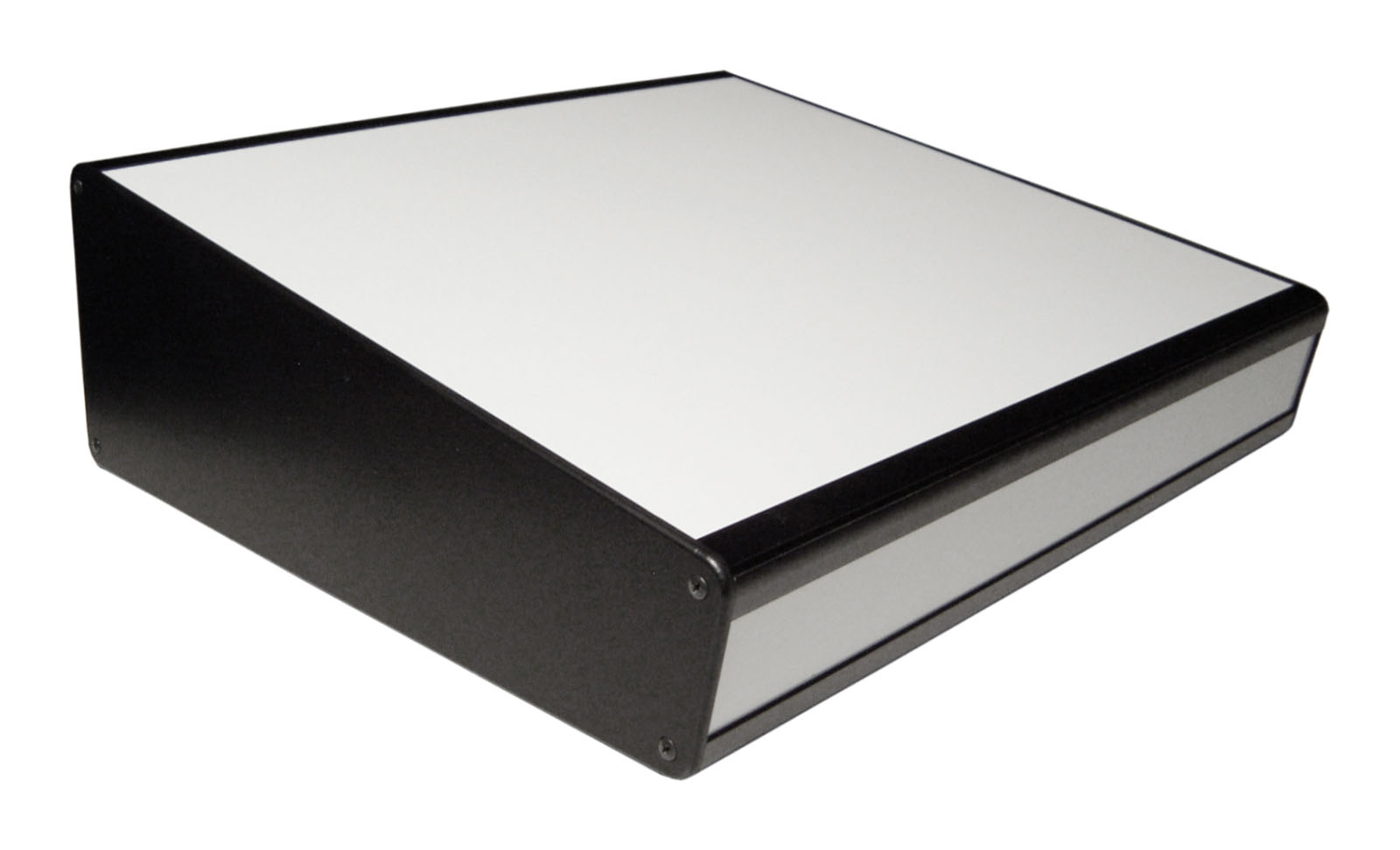

Der Gehäusetyp MultiFormis ist ausgelegt als variables Pult- oder Tischgehäuse.

Das Konzept basiert auf zwei Profilen, die sich, zusammengesetzt, in Winkel von 75 - 105 Grad variieren lassen und mit den Seitenplatten verschraubt den Grundträger bilden. Damit können unterschiedlichste Formen und Größen hergestellt werden. Optional können die Seitenplatten mit 6mm starken Kunststoffplatten verkleidet werden, wodurch die Verschraubungen nicht mehr sichtbar sind.

Eine Nut auf der Innenseite der Profile dient zur Aufnahme von Muttern oder Gewindestreifen, an denen sich Bauteile oder Montageplatten befestigen lassen. Die Mantelflächen des Gehäuses können wahlweise verschraubt oder in Nuten eingeschoben werden.

Die Gehäuse können nach kundenspezifischen Vorgaben mechanisch bearbeitet, oberflächenbehandelt und bedruckt werden. Die Gehäusegrößen werden durch die individuelle Anwendung beim Kunden bestimmt.

Alle Verkleidungsbleche und Profile sind aus Aluminium.
